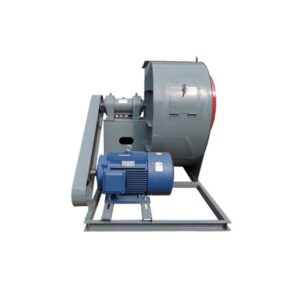

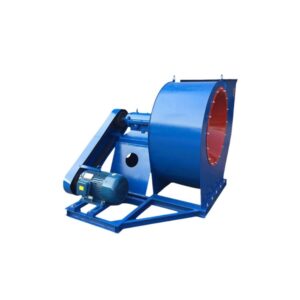

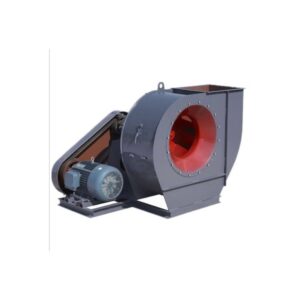

Quạt Ly Tâm Gián Tiếp

Thông tin sản phẩm Quạt Ly Tâm Gián Tiếp

Quạt ly tâm gián tiếp là một loại quạt công nghiệp trong đó động cơ và cánh quạt không được nối trực tiếp với nhau, mà được truyền động thông qua dây curoa (belt) hoặc khớp nối gián tiếp. Nhờ thiết kế này, động cơ sẽ được tách biệt khỏi dòng khí lưu, giúp quạt hoạt động ổn định hơn trong những môi trường khắc nghiệt như có bụi, nhiệt độ cao, hơi ẩm, khí độc hoặc hóa chất ăn mòn.

Cấu tạo của quạt ly tâm gián tiếp

Quạt ly tâm gián tiếp là dòng quạt công nghiệp được thiết kế với cơ cấu truyền động thông qua dây curoa hoặc khớp nối gián tiếp giữa động cơ và cánh quạt. Đây là kiểu cấu tạo đặc biệt nhằm bảo vệ động cơ khỏi sự tác động trực tiếp từ luồng gió, bụi, nhiệt độ cao hoặc hơi hóa chất, giúp thiết bị vận hành bền bỉ trong những môi trường khắc nghiệt. Dưới đây là các bộ phận chính tạo nên một chiếc quạt ly tâm gián tiếp và vai trò quan trọng của từng phần.

Vỏ quạt – Khung thân vững chắc bảo vệ toàn bộ hệ thống

Phần vỏ quạt hay còn gọi là khung thân quạt thường được chế tạo từ thép tấm dày, inox hoặc thép mạ kẽm, được cắt gấp bằng máy CNC và hàn kín để tạo độ cứng chắc, đảm bảo an toàn khi hoạt động ở tốc độ cao. Bên ngoài vỏ quạt được sơn tĩnh điện hoặc phủ sơn chịu nhiệt nhằm chống ăn mòn, tăng tuổi thọ. Thiết kế vỏ theo dạng hình xoắn ốc (volute) giúp định hướng luồng gió theo đúng hướng ra, đồng thời tăng áp suất tĩnh cho khí lưu.

Cánh quạt – Tâm điểm tạo áp lực và lưu lượng gió

Cánh quạt là bộ phận quay chính tạo ra lực hút và đẩy không khí. Trong quạt ly tâm gián tiếp, cánh thường được chế tạo từ thép carbon, nhôm, inox hoặc composite cao cấp, được hàn cố định lên trục chính hoặc gắn bằng mặt bích chắc chắn. Có nhiều loại cánh như cánh cong xuôi, cong ngược, cánh thẳng, tùy thuộc vào mục đích sử dụng như hút bụi, hút khí nóng, khí độc hay khí có hơi ẩm. Cánh quạt được cân bằng động chính xác bằng thiết bị chuyên dụng để tránh rung lắc và giúp quạt vận hành êm ái.

Trục quay – Truyền động chính từ động cơ đến cánh quạt

Trục quay là bộ phận gắn liền với cánh quạt, đóng vai trò truyền lực để cánh quay theo vòng tua cần thiết. Trục này được lắp đặt trên hệ thống vòng bi chịu lực lớn, có phớt chắn bụi để bảo vệ khỏi sự ăn mòn và bụi bẩn trong không khí. Vật liệu làm trục thường là thép tôi luyện cứng cáp, đảm bảo chịu được tải trọng lớn và thời gian làm việc liên tục kéo dài.

Hệ truyền động gián tiếp – Bộ phận đặc trưng nhất của quạt

Điểm khác biệt lớn nhất giữa quạt ly tâm gián tiếp và quạt trực tiếp chính là hệ truyền động. Trong cấu tạo gián tiếp, động cơ được bố trí tách biệt khỏi buồng gió và truyền động cho trục quay thông qua dây curoa hoặc khớp nối mềm. Bộ truyền động này gồm:

• Dây curoa cao su chịu nhiệt và ma sát tốt

• Puly (bánh đai) gắn trên động cơ và trục quay

• Khung căng dây curoa để điều chỉnh độ căng phù hợp, hạn chế trượt và tăng hiệu suất

Thiết kế này cho phép thay đổi tốc độ quay của cánh quạt dễ dàng bằng cách thay puly có đường kính khác nhau, mà không cần đổi động cơ.

Động cơ điện – Nguồn phát công suất chính cho toàn hệ thống

Động cơ điện trong quạt ly tâm gián tiếp không gắn trực tiếp vào trục quạt mà đặt bên ngoài buồng gió, giúp tránh tiếp xúc với dòng khí bụi, khí nóng hoặc hơi hóa chất độc hại. Động cơ thường là loại motor 3 pha, cuộn đồng 100%, công suất từ 0.75kW đến hàng chục kW, được sản xuất theo tiêu chuẩn IP55 hoặc IP65 để đảm bảo chống bụi và chống nước trong môi trường công nghiệp. Việc tách động cơ khỏi quạt giúp tăng tuổi thọ động cơ và giảm rủi ro cháy hỏng trong điều kiện khắc nghiệt.

Bệ đỡ – Kết cấu chịu lực và giảm rung

Toàn bộ quạt và động cơ được đặt trên khung bệ đỡ vững chắc bằng thép U, I hoặc hộp mạ kẽm, được hàn cố định và thiết kế phù hợp với vị trí lắp đặt. Trên bệ còn có thể được bố trí gối đỡ, đế cao su chống rung giúp giảm truyền động rung xuống nền nhà hoặc hệ thống khung đỡ công trình.

Cửa hút – Cửa xả – Miệng kết nối hệ thống đường ống

Cửa hút được bố trí phía trước cánh quạt, thiết kế loại hút một hướng hoặc hai hướng tùy công suất và lưu lượng gió. Cửa xả có thể là cửa xả ngang, xả lên hoặc xả xuống, tùy mục đích sử dụng và hướng lắp đặt trong hệ thống thông gió. Tất cả các cửa đều có mặt bích kết nối đường ống gió theo tiêu chuẩn, giúp dễ dàng thi công và bảo trì sau này.

Những ưu điểm vượt trội của quạt ly tâm gián tiếp

Quạt ly tâm gián tiếp là thiết bị thông gió công nghiệp được thiết kế với hệ truyền động gián tiếp bằng dây curoa hoặc khớp nối, tách rời hoàn toàn động cơ khỏi buồng gió. Cấu tạo đặc biệt này mang đến nhiều ưu điểm vượt trội, giúp thiết bị hoạt động hiệu quả và bền bỉ trong các môi trường khắc nghiệt như nhà xưởng, lò hơi, hệ thống hút bụi, hút khí nóng hay hút khí độc. Dưới đây là những ưu điểm nổi bật khiến quạt ly tâm gián tiếp được sử dụng rộng rãi trong nhiều ngành công nghiệp.

Ưu điểm lớn nhất của quạt ly tâm gián tiếp là động cơ không tiếp xúc trực tiếp với dòng khí thổi qua, giúp bảo vệ tối đa motor khỏi bụi, hơi nóng, khí độc, dầu mỡ hoặc hóa chất ăn mòn. Việc này làm tăng tuổi thọ động cơ, hạn chế hư hỏng, cháy nổ và đảm bảo khả năng vận hành liên tục trong thời gian dài mà không cần dừng máy bảo trì thường xuyên. Đây là lựa chọn lý tưởng cho các khu vực như xưởng gỗ, lò đốt, khu sản xuất hóa chất, phòng sơn công nghiệp…

Quạt ly tâm gián tiếp sử dụng dây curoa để truyền lực từ động cơ đến trục cánh quạt, vì vậy người dùng có thể dễ dàng điều chỉnh tốc độ quay của cánh quạt bằng cách thay đổi puly mà không cần thay thế động cơ. Điều này cho phép tối ưu hóa lưu lượng và áp suất gió theo nhu cầu thực tế, tiết kiệm điện năng và tăng hiệu suất vận hành. Khả năng điều chỉnh linh hoạt là điểm cộng rất lớn khi quạt được sử dụng trong nhiều hệ thống khác nhau.

Do động cơ không nằm trong luồng khí, nên khi quạt vận hành trong môi trường có khí dễ cháy, bụi dễ phát tia lửa như bụi gỗ, hóa chất dễ bay hơi hoặc xưởng có nguy cơ phát sinh tia lửa điện, thiết kế gián tiếp sẽ giảm thiểu nguy cơ phát sinh cháy nổ, đảm bảo an toàn cho công trình và người vận hành. Trong nhiều nhà máy yêu cầu tiêu chuẩn phòng nổ, quạt ly tâm gián tiếp là giải pháp bắt buộc.

Nhờ cấu trúc tách biệt, việc bảo dưỡng, thay dây curoa, tra dầu vòng bi hay kiểm tra động cơ trở nên dễ dàng và an toàn hơn nhiều so với quạt trực tiếp. Khi cần sửa chữa hoặc thay linh kiện, người kỹ thuật không phải tháo toàn bộ quạt mà chỉ cần tác động đến khu vực riêng biệt, giảm thời gian dừng máy và tiết kiệm chi phí bảo trì.

Cánh quạt trong quạt ly tâm gián tiếp được cân bằng động chính xác bằng thiết bị chuyên dụng, đồng thời hệ truyền động qua dây curoa giúp giảm rung hiệu quả. Ngoài ra, bệ đỡ quạt thường được tích hợp cao su giảm chấn hoặc gối đỡ trục quay, giúp quạt vận hành ổn định, êm ái và ít tạo tiếng ồn, đặc biệt phù hợp trong các khu vực yêu cầu độ ồn thấp như xưởng in, nhà kho hoặc khu dân cư gần khu công nghiệp.

Các vật liệu chế tạo quạt ly tâm gián tiếp như thép mạ kẽm, inox, hợp kim nhôm, dây curoa cao su chịu nhiệt đều có khả năng chống ăn mòn, chịu lực, chịu nhiệt tốt. Nhờ đó, quạt có thể hoạt động liên tục trong điều kiện khắc nghiệt mà không bị biến dạng hoặc xuống cấp nhanh chóng, phù hợp với môi trường công nghiệp cường độ cao.

Với khả năng tạo áp lực cao, lưu lượng lớn và cấu trúc linh hoạt, quạt ly tâm gián tiếp rất dễ tích hợp với hệ thống đường ống, buồng lọc bụi, bộ lọc khí hoặc tháp xử lý khí thải. Việc gắn kết, kết nối, điều chỉnh và đồng bộ hóa với các thiết bị khác diễn ra thuận lợi, giúp hệ thống vận hành hiệu quả, đồng thời giảm tiêu hao điện năng và nâng cao độ bền tổng thể.

Ứng dụng của quạt ly tâm gián tiếp trong cuộc sống

Quạt ly tâm gián tiếp là thiết bị thông gió công nghiệp được thiết kế với cơ cấu truyền động tách biệt giữa động cơ và cánh quạt, giúp thiết bị hoạt động ổn định trong môi trường khắc nghiệt như bụi, nóng, hóa chất hoặc dễ cháy nổ. Nhờ cấu tạo ưu việt và khả năng thích ứng cao, quạt ly tâm gián tiếp được ứng dụng rộng rãi không chỉ trong công nghiệp mà còn trong nhiều khía cạnh của đời sống hiện đại, góp phần đảm bảo môi trường làm việc an toàn, tiện nghi và hiệu quả vận hành lâu dài.

Ứng dụng trong các nhà máy và xưởng sản xuất

Trong môi trường công nghiệp, quạt ly tâm gián tiếp được ứng dụng phổ biến trong nhà máy cơ khí, xưởng gỗ, xưởng in, xưởng sản xuất thực phẩm, dệt may, sản xuất nhựa… Thiết bị này giúp hút bụi, hút mùi, khí nóng và khí thải, đảm bảo không khí trong nhà xưởng luôn được lưu thông, giảm nhiệt độ, khử độc hại và bảo vệ sức khỏe công nhân. Đặc biệt, trong những khu vực có bụi mịn hoặc hơi dầu mỡ dễ cháy, thiết kế truyền động gián tiếp giúp tránh cháy nổ và kéo dài tuổi thọ thiết bị.

Ứng dụng trong hệ thống hút khí thải công nghiệp

Các ngành công nghiệp như luyện kim, sản xuất xi măng, đốt lò hơi, hóa chất hoặc tái chế nhựa tạo ra lượng lớn khí độc và nhiệt độ cao. Quạt ly tâm gián tiếp được dùng để hút khí thải, dẫn khí nóng qua bộ xử lý hoặc tháp lọc khí, giúp giảm ô nhiễm không khí và đáp ứng yêu cầu bảo vệ môi trường. Với động cơ nằm ngoài dòng khí, quạt hoạt động bền bỉ ngay cả khi hút khí có chứa axit, hơi hóa chất hoặc khói nóng trên 100°C.

Ứng dụng trong hệ thống xử lý bụi

Tại các xưởng chế biến gỗ, xưởng đá, sản xuất thức ăn gia súc hoặc bột hóa chất, bụi mịn phát sinh liên tục và có khả năng gây hại nghiêm trọng đến hô hấp. Quạt ly tâm gián tiếp thường được tích hợp vào hệ thống hút bụi trung tâm, cyclone hoặc túi lọc bụi, với vai trò tạo lực hút mạnh mẽ đưa bụi từ máy móc sản xuất về buồng lọc. Thiết bị vận hành ổn định trong môi trường nhiều bụi mà không ảnh hưởng đến động cơ, nhờ vậy hiệu quả hút bụi được duy trì lâu dài.

Ứng dụng trong tòa nhà, tầng hầm, gara và kho bãi

Trong các tòa nhà cao tầng, trung tâm thương mại, bãi đỗ xe ngầm hoặc kho lưu trữ kín, quạt ly tâm gián tiếp được dùng để hút khí CO, khí độc, hơi nóng và mùi ẩm từ tầng hầm hoặc các phòng kín không có cửa sổ. Với thiết kế tạo áp lực cao, quạt có thể kéo không khí qua hệ thống ống dài, đảm bảo lưu thông không khí và phòng chống ngạt khí hiệu quả. Quạt gián tiếp cũng được ưu tiên sử dụng ở đây vì yêu cầu vận hành liên tục, hạn chế bảo trì.

Ứng dụng trong ngành thực phẩm, dược phẩm và y tế

Tại các nhà máy chế biến thực phẩm, xưởng dược phẩm, bệnh viện hoặc phòng mổ, yêu cầu về vệ sinh không khí và độ sạch là cực kỳ cao. Quạt ly tâm gián tiếp được sử dụng trong hệ thống hút khí thải, cấp khí tươi và hút mùi, đặc biệt ở các khu vực có khí dung, hơi cồn hoặc bụi vi sinh. Nhờ cách ly động cơ khỏi luồng khí, quạt không làm phát tán bụi bẩn từ motor ra ngoài, đáp ứng tốt tiêu chuẩn phòng sạch và đảm bảo an toàn vệ sinh thực phẩm, dược phẩm.

Ứng dụng trong hệ thống thông gió mái và phòng sơn

Trong các phòng sơn công nghiệp hoặc kho chứa hóa chất dễ bay hơi, quạt ly tâm gián tiếp được sử dụng để hút hơi sơn, khí độc, giúp không khí trong khu vực luôn thông thoáng, tránh tích tụ khí dễ cháy hoặc gây ngạt. Bên cạnh đó, tại các xưởng lợp mái, trạm điện hoặc hệ thống kỹ thuật có nhiệt độ cao, quạt còn giúp tản nhiệt hiệu quả, nhờ khả năng vận hành ở môi trường nóng mà không ảnh hưởng đến động cơ.

Ứng dụng trong nông nghiệp và chăn nuôi

Trong lĩnh vực nông nghiệp hiện đại, quạt ly tâm gián tiếp được sử dụng trong nhà kính, trại chăn nuôi, kho bảo quản nông sản, giúp điều hòa không khí, giảm độ ẩm và thoát hơi độc từ phân chuồng, chất thải hữu cơ. Nhờ thiết kế bền, chống ăn mòn và vận hành ổn định trong môi trường ẩm ướt, nhiều khí amoniac, quạt giúp nâng cao năng suất chăn nuôi và bảo vệ môi trường nông trại.

Quạt ly tâm gián tiếp ở đâu uy tín chất lượng?

Khi doanh nghiệp, nhà máy hay các đơn vị thi công cần tìm mua quạt ly tâm gián tiếp, việc lựa chọn đúng đơn vị cung cấp uy tín đóng vai trò vô cùng quan trọng. Một chiếc quạt chất lượng không chỉ đảm bảo khả năng hút gió mạnh mẽ, vận hành bền bỉ mà còn giúp tiết kiệm điện năng, hạn chế rủi ro và bảo vệ toàn bộ hệ thống sản xuất. Trong số các đơn vị uy tín trên thị trường hiện nay, Quạt Công Nghiệp Nam Vũ nổi bật là một trong những tổng kho chuyên cung cấp quạt ly tâm gián tiếp chất lượng cao, giá thành cạnh tranh và dịch vụ kỹ thuật chuyên nghiệp.

Nam Vũ là đơn vị đã có nhiều năm kinh nghiệm trong lĩnh vực quạt công nghiệp, đặc biệt chuyên sâu về các dòng quạt ly tâm như quạt ly tâm trực tiếp, gián tiếp, phòng nổ, chống ăn mòn, hút bụi, hút khói và thông gió tầng hầm. Với hệ thống nhà xưởng và kho hàng quy mô lớn, Nam Vũ luôn có sẵn quạt ly tâm gián tiếp đa dạng công suất, nhiều kích thước, kiểu cánh và áp suất, phù hợp với mọi nhu cầu lắp đặt thực tế từ nhà xưởng sản xuất đến hệ thống xử lý khí thải phức tạp.

Quạt ly tâm gián tiếp tại Nam Vũ được thiết kế theo tiêu chuẩn kỹ thuật nghiêm ngặt, sử dụng vật liệu cao cấp như thép sơn tĩnh điện, inox 304, thép mạ kẽm, đảm bảo chống ăn mòn, chịu nhiệt, chịu bụi và hoạt động bền bỉ trong môi trường khắc nghiệt. Cánh quạt được cân bằng động bằng máy chuyên dụng, truyền động qua dây curoa chất lượng cao, giúp thiết bị vận hành êm, ổn định và an toàn. Mỗi sản phẩm đều đi kèm bản vẽ kỹ thuật, hướng dẫn lắp đặt và thông số kiểm tra vận hành rõ ràng.

Một trong những lý do khiến khách hàng tin tưởng Nam Vũ là dịch vụ tư vấn kỹ thuật và khảo sát thực tế tận nơi. Đội ngũ kỹ sư sẽ đến trực tiếp công trình để đánh giá môi trường, tính toán lưu lượng, áp suất, từ đó đề xuất loại quạt ly tâm gián tiếp phù hợp với hệ thống hút bụi, hút khí thải, hoặc thông gió xưởng. Nam Vũ còn nhận lắp đặt trọn gói, bảo trì định kỳ và hỗ trợ kỹ thuật 24/7 khi cần, giúp doanh nghiệp yên tâm vận hành không gián đoạn.

Với lợi thế là tổng kho sản xuất và phân phối trực tiếp, Quạt Công Nghiệp Nam Vũ luôn đảm bảo giá thành hợp lý, không qua trung gian. Sản phẩm có sẵn số lượng lớn tại kho, đáp ứng nhanh cho các đơn hàng gấp, công trình cần thi công ngay. Ngoài ra, chế độ bảo hành từ 12 đến 24 tháng, linh kiện thay thế chính hãng và hỗ trợ xử lý sự cố nhanh chóng cũng là lý do khiến nhiều doanh nghiệp lựa chọn Nam Vũ làm đối tác lâu dài.

Quạt ly tâm gián tiếp tại Nam Vũ đã được cung cấp và lắp đặt cho hàng trăm nhà máy, công ty và khu công nghiệp lớn như: xưởng gỗ, nhà máy hóa chất, trạm xử lý rác thải, xưởng luyện kim, xưởng cơ khí, nhà xưởng thực phẩm – dược phẩm, trung tâm thương mại và hạ tầng kỹ thuật tầng hầm. Uy tín được khẳng định không chỉ qua sản phẩm chất lượng mà còn bằng dịch vụ hậu mãi lâu dài và trách nhiệm trong từng dự án.

Quạt ly tâm gián tiếp không chỉ là thiết bị thông gió đơn thuần mà còn là giải pháp toàn diện trong việc cải thiện môi trường sống và sản xuất. Từ nhà máy công nghiệp, hệ thống tòa nhà, phòng sạch đến chăn nuôi và xử lý môi trường – thiết bị này đóng vai trò quan trọng trong việc tạo ra không gian làm việc an toàn, sạch sẽ và hiệu quả. Nếu bạn cần bài viết tiếp theo về cách lựa chọn quạt ly tâm gián tiếp phù hợp, các thương hiệu uy tín, hoặc đơn vị cung cấp đáng tin cậy như Quạt Công Nghiệp Nam Vũ, thì liên hệ với chúng tôi để được tư vấn cụ thể nhé
