Cánh quạt cây công nghiệp và những điều cần biết?

Cánh quạt cây công nghiệp là bộ phận quan trọng nhất của quạt công nghiệp, có nhiệm vụ tạo ra luồng gió mạnh và đều để làm mát không gian rộng. Đây chính là phần quyết định hiệu suất gió, độ ồn và khả năng tiết kiệm điện của quạt. So với quạt dân dụng thông thường, cánh quạt công nghiệp được thiết kế to hơn, dày hơn và làm từ vật liệu bền chắc nhằm đáp ứng nhu cầu sử dụng liên tục trong môi trường khắc nghiệt như nhà xưởng, kho hàng, nhà máy hay khu sản xuất.

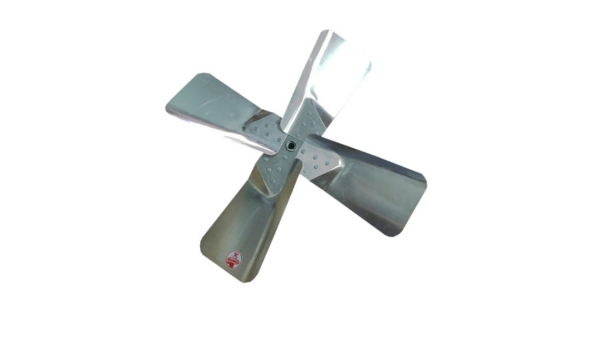

Cấu tạo của cánh quạt cây công nghiệp

Cánh quạt cây công nghiệp là thành phần then chốt quyết định lưu lượng gió, hướng gió, hiệu suất và độ ồn của toàn bộ thiết bị. Dù nhiều loại quạt có hình dáng và số lượng cánh khác nhau (3, 4, 5 cánh…), về bản chất mỗi cánh quạt đều gồm một tổ hợp các chi tiết và đặc tính kỹ thuật mà nhà sản xuất phải thiết kế, chế tạo và kiểm định cẩn trọng. Phần dưới đây mô tả chi tiết cấu tạo, vật liệu, hình học, các chi tiết phụ trợ, quy trình chế tạo, kiểm tra và những lưu ý bảo dưỡng liên quan đến cánh quạt công nghiệp.

Vật liệu làm cánh quạt

Cánh quạt công nghiệp thường được làm từ một trong các vật liệu sau: hợp kim nhôm, thép tấm sơn tĩnh điện, inox, hoặc nhựa kỹ thuật (nhựa ABS, polypropylene gia cường sợi glass).

Nhôm đúc/nhôm hợp kim: nhẹ, bền, dẫn nhiệt tốt, khó biến dạng khi chịu lực ly tâm, không gỉ trong môi trường bình thường; thích hợp cho cánh kích thước lớn cần độ cứng cao.

Thép tấm (sơn tĩnh điện hoặc mạ kẽm): có độ bền kéo và chịu va đập tốt, chi phí thấp; cần xử lý bề mặt chống ăn mòn để sử dụng trong điều kiện ẩm hoặc hóa chất.

Inox: chống ăn mòn tuyệt vời, bền trong môi trường khắc nghiệt nhưng nặng và chi phí cao hơn.

Nhựa kỹ thuật gia cường: nhẹ, dễ ép khuôn, ít ồn; được dùng cho quạt kích thước vừa và nhỏ hoặc nơi yêu cầu chống ăn mòn, nhưng cần thiết kế gia cố để tránh biến dạng ở tốc độ cao.

Hình dáng khí động học (profile) và tiết diện cánh

Mỗi cánh quạt được thiết kế theo nguyên lý khí động học: tiết diện cánh không giống tiết diện đơn thuần mà có hình dạng “móng” (airfoil) với một mặt lõm (mặt hút) và một mặt lồi (mặt đẩy). Điểm quan trọng:

Góc bố trí (pitch/angle of attack): xác định lượng không khí bị đẩy mỗi vòng quay; góc lớn cho lưu lượng cao nhưng tiêu thụ công suất lớn hơn và có thể gây rung.

Độ vát và cong dọc cánh (camber): giúp tăng áp suất chênh lệch giữa hai mặt, tối ưu hiệu suất.

Biên dạng thay đổi theo bán kính: từ gốc cánh (gần hub) đến đầu cánh, tiết diện và góc thường thay đổi (tapered & twisted) để đảm bảo phân phối tải đều và giảm hiện tượng tắc nghẽn khí (stall) ở đầu cánh.

Kích thước, độ dày và cấu trúc cốt

Độ dày cánh (thickness): tăng dần về gốc cánh để chịu lực ly tâm và mômen uốn; đầu cánh mỏng để giảm khối lượng và lực cản. Độ dày được tính toán để cân bằng giữa độ cứng và khối lượng.

Cốt gia cố (rib/stiffener): với cánh kim loại hoặc nhựa lớn, thường đặt thêm dầm gia cường hoặc xương sống (spar) bên trong để tăng cứng uốn mà không tăng quá nhiều trọng lượng. Với cánh hợp kim nhôm đúc, cấu trúc đúc đã tích hợp sườn gia cố.

Bề mặt hoàn thiện: bề mặt cánh cần phẳng, không gồ ghề để hạn chế nhiễu loạn không khí; các mối hàn hoặc đường nối phải mịn, được xử lý chống ăn mòn.

Hub (trục nối cánh) và chi tiết kết nối

Cánh quạt được cố định vào hub (mâm cánh) — phần trung tâm nối với trục motor. Các điểm cần lưu ý:

Kiểu kết nối: bắt ốc vít trực tiếp, kẹp chặt (clamp), hoặc lắp then/côn tùy thiết kế. Kết nối phải chịu mômen lớn và lực ly tâm cao.

Tâm hub: thường có lỗ bản lề hoặc rãnh then để truyền mômen, đồng thời có rãnh siết để cân chỉnh vị trí cánh.

Tấm chắn hub: có thể có nắp che để giảm nhiễu trước hub và bảo vệ mối nối khỏi bụi, nước.

Cân bằng động và xử lý rung

Cánh quạt phải được cân bằng tĩnh và/hoặc động để tránh rung lắc ở tốc độ quay cao:

Cân bằng tĩnh: kiểm tra trọng tâm của cánh trên trục; bù khối lượng nếu lệch.

Cân bằng động: đo và bù từng điểm bằng thiết bị chuyên dụng trên máy cân bằng (balancer) để đảm bảo quạt chạy êm ở tốc độ làm việc.

Lắp vòng bù (counterweights) hoặc miếng dán cân bằng tại đầu cánh hoặc trên hub để điều chỉnh.

Bảo vệ bề mặt và xử lý chống ăn mòn

Do phải hoạt động trong môi trường có bụi, hơi nước, dầu mỡ, các cánh quạt thường được gia công bề mặt:

Sơn tĩnh điện: chống gỉ, tăng tuổi thọ, dễ vệ sinh.

Mạ kẽm hoặc anodize (với nhôm): tăng khả năng chống ăn mòn.

Lớp phủ chống hóa chất: cho môi trường đặc thù như nhà máy xử lý thực phẩm hoặc hóa chất.

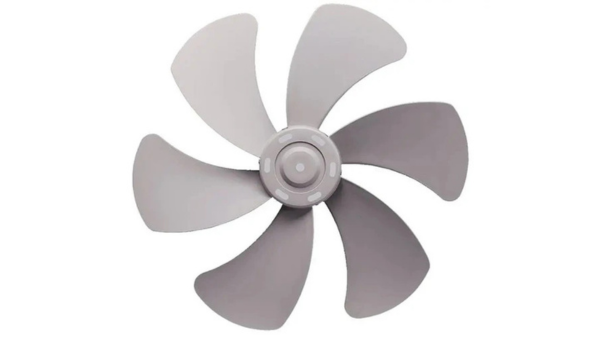

Nguyên lý hoạt động của cánh quạt cây công nghiệp

Cánh quạt cây công nghiệp hoạt động dựa trên nguyên lý khí động học – cụ thể là sự chênh lệch áp suất giữa hai mặt của cánh quạt khi quay. Khi motor của quạt vận hành, trục motor truyền chuyển động quay tới cụm cánh quạt. Lúc này, mỗi cánh quạt (với hình dạng cong và góc nghiêng nhất định) sẽ tác động vào không khí xung quanh, tạo ra luồng gió mạnh mẽ hướng về phía trước. Dưới đây là mô tả chi tiết quá trình hoạt động và các yếu tố ảnh hưởng đến hiệu quả của cánh quạt công nghiệp.

Tạo chênh lệch áp suất và sinh ra luồng gió

Mỗi cánh quạt được thiết kế với góc nghiêng (góc pitch) và biên dạng khí động học (airfoil) tương tự như cánh máy bay. Khi quay, cánh quạt làm không khí di chuyển nhanh hơn ở mặt trước và chậm hơn ở mặt sau, tạo nên sự chênh lệch áp suất. Áp suất phía sau cánh cao hơn, đẩy không khí di chuyển về phía trước, hình thành luồng gió thổi ra liên tục. Chính sự chênh lệch này là nguyên lý cốt lõi giúp quạt sinh gió hiệu quả.

Vai trò của góc nghiêng và tốc độ quay

Góc nghiêng của cánh quạt quyết định lượng không khí được đẩy ra trong mỗi vòng quay.

Góc nghiêng lớn (12°–18°): tạo lưu lượng gió mạnh, phù hợp cho không gian rộng, nhưng tiêu thụ điện năng cao hơn.

Góc nghiêng nhỏ (8°–10°): gió nhẹ, êm hơn, thích hợp cho văn phòng, nhà hàng hoặc khu vực yêu cầu độ ồn thấp.

Ngoài ra, tốc độ quay của motor cũng ảnh hưởng trực tiếp đến lưu lượng gió. Khi tốc độ tăng, lực ly tâm lớn hơn, không khí được đẩy ra nhanh hơn, tạo luồng gió mạnh và xa hơn. Tuy nhiên, tốc độ quá cao có thể gây rung, tiếng ồn và hao mòn cánh.

Phân tán và luân chuyển không khí

Cánh quạt công nghiệp thường có đường kính lớn từ 600 – 950mm, giúp tạo luồng gió bao phủ rộng. Khi quạt hoạt động, không khí được hút từ phía sau cánh và đẩy ra phía trước, tạo dòng gió đối lưu trong không gian. Dòng gió này giúp luân chuyển không khí nóng – lạnh, giảm nhiệt độ và tăng khả năng thông thoáng cho khu vực sản xuất, nhà xưởng hoặc khu tập trung đông người.

Cân bằng động và giảm rung trong quá trình quay

Do tốc độ quay của cánh quạt công nghiệp thường rất cao (từ 1.000 – 1.500 vòng/phút), việc cân bằng động đóng vai trò quan trọng trong quá trình vận hành. Nếu cánh quạt không được cân bằng đúng kỹ thuật, lực ly tâm sẽ phân bố không đều, gây rung lắc mạnh và ảnh hưởng đến ổ trục motor. Bởi vậy, trước khi lắp ráp hoàn chỉnh, mỗi bộ cánh đều được kiểm tra và hiệu chỉnh cân bằng động để đảm bảo hoạt động ổn định, giảm tiếng ồn và kéo dài tuổi thọ.

Hướng gió và khả năng điều chỉnh

Cánh quạt cây công nghiệp được thiết kế có thể thay đổi hướng gió và độ cao thông qua cơ cấu điều chỉnh trên thân quạt. Khi thay đổi góc nghiêng toàn bộ đầu quạt hoặc chiều cao, hướng gió sẽ thay đổi, giúp người dùng tập trung luồng gió vào khu vực mong muốn hoặc phân bổ đều trong không gian.

Tác động của số lượng và chiều dài cánh

Số lượng và kích thước cánh quạt ảnh hưởng đáng kể đến hiệu suất làm mát:

• Cánh dài hơn: đẩy lượng không khí nhiều hơn nhưng cần motor công suất cao hơn.
• Ít cánh (2–3 cánh): cho luồng gió mạnh, tập trung, thích hợp không gian rộng.
• Nhiều cánh (4–5 cánh): gió êm, tản đều, thích hợp nơi yêu cầu yên tĩnh.

Sự kết hợp hợp lý giữa số cánh, chiều dài và góc nghiêng giúp quạt đạt hiệu quả tối ưu mà vẫn tiết kiệm năng lượng.

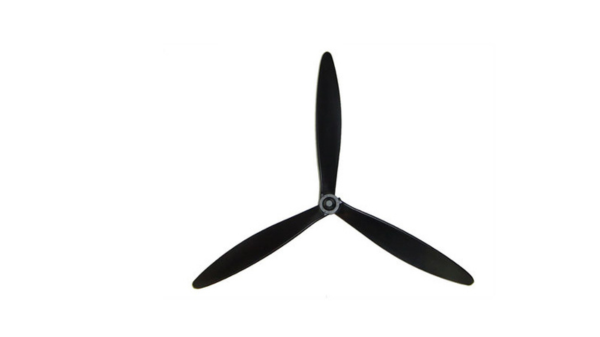

Cách vệ sinh cánh quạt cây công nghiệp

Vệ sinh và bảo quản cánh quạt cây công nghiệp đúng cách không chỉ giúp giữ hiệu suất gió và tiết kiệm điện mà còn kéo dài tuổi thọ motor, giảm tiếng ồn và tránh rung lắc. Trước khi làm bất cứ thao tác nào, luôn nhớ: an toàn là ưu tiên hàng đầu — ngắt nguồn điện hoàn toàn, chờ quạt dừng hẳn và nếu được thì rút phích hoặc ngắt aptomat riêng cho quạt. Chuẩn bị đầy đủ dụng cụ cần thiết gồm: tua vít, cờ lê, khăn mềm không xơ, bàn chải lông mềm, bình xịt khí nén hoặc bình xịt nước sạch (nếu dùng), nước rửa nhẹ (xà phòng trung tính), dung dịch tẩy rửa nhẹ cho kim loại nếu cần, mỡ bôi trơn chịu nhiệt/vòng bi chuyên dụng, găng tay bảo hộ, kính bảo hộ, thang hoặc giàn khoan an toàn nếu quạt đặt trên cao.

Bước 1 — Tắt nguồn và kiểm tra an toàn: Trước khi tháo lồng, tháo cánh hay làm sạch, ngắt nguồn điện, xác nhận quạt đã ngừng quay hoàn toàn. Đeo găng tay và kính bảo hộ, đảm bảo khu vực chân đế/quanh quạt vững chắc. Nếu quạt ở vị trí cao, dùng thang vững, có người hỗ trợ. Kiểm tra chỗ bắt ốc, bulông xem có ăn mòn nặng hay lỏng lẻo; nếu thấy bulông bị han gỉ quá nhiều nên thay mới trước khi vận hành tiếp.

Bước 2 — Tháo lồng bảo vệ và cánh (nếu cần): Nhiều model cho phép tháo lồng trước/sau dễ dàng bằng vài con ốc. Tháo lồng nhẹ nhàng, đặt ốc vào hộp nhỏ để tránh thất lạc. Với cánh, nếu vệ sinh ở chỗ khó lau sạch thì nên tháo cánh khỏi hub theo hướng dẫn nhà sản xuất: thường là tháo ốc cố định hoặc tháo chốt then. Khi tháo, ghi nhớ vị trí và chiều lắp để lắp lại chính xác sau khi vệ sinh. Đặt các chi tiết nằm trên khăn mềm tránh xước.

Bước 3 — Vệ sinh bề mặt cánh: Dùng khăn mềm ẩm lau sạch lớp bụi bám dọc mặt cánh cả hai mặt. Với bụi bẩn cứng đầu (dầu mỡ, khô bám), pha nước ấm với xà phòng trung tính, dùng bàn chải lông mềm chà nhẹ theo đường dài dọc cánh, tránh chà tròn hay xoáy mạnh gây xước hoặc làm biến dạng cánh. Sau khi chà, rửa lại bằng khăn ẩm sạch nhiều lần đến khi sạch xà phòng rồi lau khô bằng khăn khô không xơ. Nếu cánh bằng kim loại có vết gỉ nhẹ, dùng khăn thấm chút dung dịch tẩy gỉ chuyên dụng lau, sau đó rửa sạch và quét sơn bảo vệ hoặc sơn tĩnh điện chấm vá để tránh gỉ lan. Với cánh nhựa, tránh dùng dung môi mạnh làm ăn mòn; chỉ dùng xà phòng nhẹ.

Bước 4 — Vệ sinh hub, trục và khe nối: Khu vực hub (mâm cánh) và trục thường có nhiều khói dầu, bột và bụi. Dùng chổi lông mềm hoặc chổi nhỏ quét sạch, sau đó dùng khăn ẩm lau. Kiểm tra khe nối then, ổ bi, bulông bắt cánh: siết chặt các ốc theo mô-men vừa phải, không siết quá chặt gây nứt cánh hoặc làm biến dạng ren. Nếu ổ bi có dấu hiệu khô, rít hoặc kêu khi quay thử, cần bôi mỡ bôi trơn chuyên dụng cho vòng bi hoặc thay ổ bi nếu đã mòn.

Bước 5 — Vệ sinh lồng và khung: Lồng quạt dễ bám dầu mỡ và muội than trong môi trường công nghiệp. Dùng bàn chải và xà phòng rửa sạch, sau đó rửa lại bằng khăn ẩm và lau khô. Với lồng bằng thép sơn tĩnh điện, kiểm tra chỗ sơn bong tróc; nếu có vết gỉ, xử lý chà gỉ nhỏ và phủ bột/chấm sơn chống rỉ. Đối với khung/giá đỡ, lau sạch các mối hàn, siết lại ốc bắt khung, kiểm tra bánh xe (nếu có) và cơ cấu khóa bánh.

Bước 6 — Kiểm tra cân bằng và độ thẳng của cánh: Sau khi vệ sinh và lắp thử lại, chạy thử quạt ở tốc độ thấp để nghe tiếng ồn và cảm nhận rung. Nếu thấy rung mạnh hoặc tiếng lục cục xuất hiện, có thể cánh bị lệch, hub lỏng hoặc cánh bị biến dạng — cần tháo ra cân bằng lại. Cân bằng tĩnh tại chỗ có thể thực hiện bằng cách đặt cánh trên trục đỡ tĩnh; nếu cần cân bằng động chuyên nghiệp nên đem đến xưởng hoặc dùng máy cân bằng chuyên dụng. Không nên để quạt chạy lâu khi còn rung vì dễ làm hỏng bạc đạn và trục.

Bước 7 — Tra mỡ, bảo dưỡng vòng bi và trục: Rút nắp bảo hộ vòng bi, lau sạch dầu cũ và bụi, tra mỡ mới chuyên dụng chịu nhiệt vào vòng bi theo lượng nhà sản xuất khuyến cáo. Không bôi quá nhiều mỡ vì sẽ bị nóng và chảy ra gây dơ. Kiểm tra phớt chắn bụi, gioăng nếu bị mòn cần thay. Với các trục có ổ bi kín (sealed bearings), nếu phát hiện hỏng thì thường là phải thay ổ bi mới.

Bước 8 — Kiểm tra hệ thống điện và hộp điều khiển: Trước khi bật quạt sau bảo dưỡng, kiểm tra toàn bộ dây nguồn, đầu nối, công tắc điều tốc, hộp tụ (nếu có). Tìm dấu hiệu cháy, nóng chảy, mối nối lỏng hoặc dây bị mài mòn. Dùng bút thử điện kiểm tra chắc chắn không còn dòng điện trước khi chạm tay vào. Thay dây dẫn hoặc cầu chì nếu thấy bất thường. Đối với quạt dùng bộ điều khiển điện tử, kiểm tra bảng mạch xem có bụi bẩn nhiều, dùng khí nén thổi sạch; nếu có dấu hiệu cháy nổ, cần gọi thợ chuyên ngành sửa chữa.

Bước 9 — Lắp ráp, siết ốc và chạy thử: Lắp lại cánh, lồng theo thứ tự ngược lại khi tháo, siết đều các ốc theo kiểu đối xứng để tránh làm lệch hub. Sau khi lắp, tay quay nhẹ cánh bằng tay để kiểm tra không va chạm với lồng. Bật quạt ở tốc độ thấp trước, nghe tiếng và quan sát rung lắc trong 5–10 phút. Nếu mọi thứ ổn, tăng dần tốc độ và kiểm tra tiếp. Ghi nhớ: lần chạy đầu sau vệ sinh là lúc dễ phát hiện vấn đề (rung, tiếng kêu, nóng motor).

Vệ sinh và bảo quản cánh quạt cây công nghiệp là công việc kỹ thuật cần làm thường xuyên và bài bản. Thực hiện đúng các bước: tắt nguồn, tháo lồng/cánh nếu cần, vệ sinh bằng xà phòng nhẹ, kiểm tra hub và vòng bi, tra mỡ đúng loại, cân bằng cánh sau vệ sinh và chạy thử — sẽ giúp quạt hoạt động êm, mạnh, an toàn và bền lâu. Nếu không tự tin, hãy thuê thợ chuyên ngành để bảo dưỡng định kỳ; chi phí bảo dưỡng đúng cách luôn nhỏ hơn chi phí sửa chữa lớn hoặc thay mới do hỏng hóc nghiêm trọng.
